Lugar de origem:
China
Marca:
Ruideer
Certificação:
CE;ISO9001;ISO14001;OHSAS 18001;GB/T29490
Vídeo

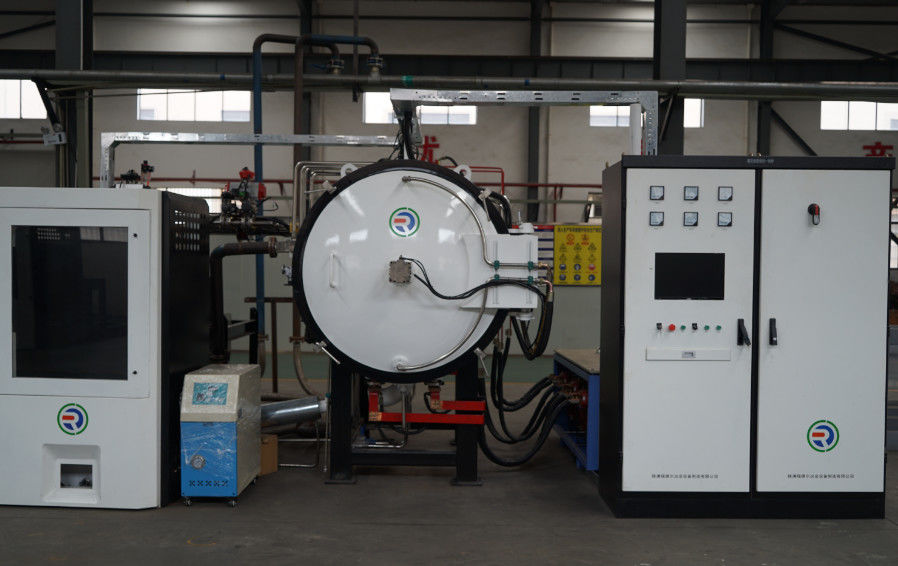

Projeto horizontal e controle aytomatic da fornalha de aglomeração do todo o processo (sandard restrito do produto para assegurar a qualidade)
Aplicação principal e exigências:
Aplicação principal:
Para a produção em massa de materiais de capacidade elevada do carboneto cimentado que recolheram a desparafinagem (pode realizar a desparafinagem do vácuo, H2 desparafinagem, pasta pode ser parafina ou PEG), o vácuo que aglomeram, a aglomeração de pressão parcial dinâmica do argônio da baixa pressão, o argônio de alta pressão que aglomeram, refrigerar, a preservação do calor e aquecer-se acima sob o estado de alta pressão de alta temperatura
Estrutura geral:
Este tipo da fornalha de aglomeração da pressão do vácuo para a pesquisa do carboneto cimentado, que é quarto de solteiro, tipo horizontal, recicla a fornalha do aquecimento, t adota o elemento de aquecimento da grafite da baixa tensão e da grande corrente. Todo o processo técnico é controlado automático, monitorado, perseguido, a falha diagnosticada que mostrou e gravou pelo computador.
padrão de projeto do : ASME, 20-year vida útil, estrutura horizontal das portas dobro, 6000 vezes.
fabricação do corpo da fornalha do (embarcação de pressão) sob o tipo selo de aço de ASME U, a licença emitida pela sociedade americana dos engenheiros mecânicos
projeto horizontal do para a carga/o descarregamento fácil e a manutenção fácil.
controlo automático do do todo o processo

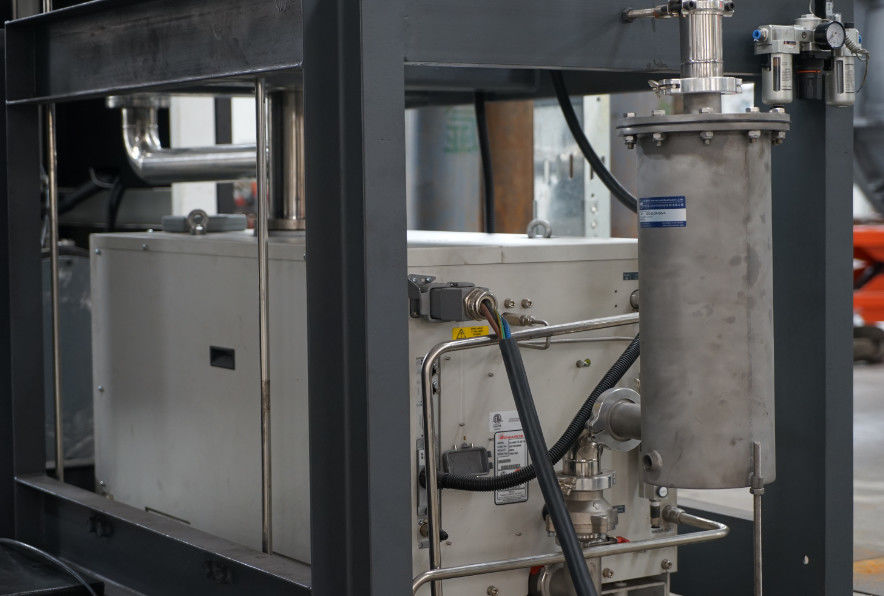

este tipo da fornalha do sedimento-QUADRIL para a produção do carboneto cimentado, inclui o sistema de controlo, sistema de aquecimento, sistema do vácuo, sistema da aglomeração de pressão do gás, sistema de refrigeração rápido, sistema da assistência, sistema de segurança.
Parâmetros técnicos principais:
|
Parâmetro técnico básico |
|
|
Vida útil |
6000times/20 anos de vida útil |
|
Espaço útil |
≥300×300×900mm |
|
Peso de carga máximo
|
100kg (de acordo com produtos do sedimento e espaço de carga) |
|
Temp de Máximo Designed. |
1600℃ (temperatura de aquecimento) |
|
Temp de Máximo Working. |
1550℃ |
|
Pressão de funcionamento máxima |
≤98bar |
|
Grau final do vácuo |
1pa (após a condição do aquecimento, do frio, a vazia, a seca) |
|
Velocidade de bombeamento
|
O grau do vácuo até pa 5 dentro de 30min após ter ligado a bomba, o grau do vácuo pode obter a 3pa após o bombeamento continuamente dentro de 30min, (após vazio aglomerando, em condições vazias, limpas, frias) |
|
Taxa do escapamento (em average24h) |
3pa/h (após ter testado o vácuo final, sob a condição fria, limpa vazia, o teste em 24h médio) |
|
taxa da Cera-coleção
|
≥98% (a desparafinagem do argônio ou do nitrogênio com a cera 10kg absolutamente, calcula a média de não mais de 3 vezes) |
|
Taxa de Máximo Rampa acima
|
8℃/min (a rampa da temperatura ambiente até 1450℃ no vácuo, esvaziar a condição carregada, puder ser embebida no processo quando 600℃, 1000℃ e 1200℃. ≤5℃/min quando carregado inteiramente |
|
Tempo da pressurização
|
≤20min pode ser ajustado (quando a fonte do gás se mantém em torno de 130bar, pressurizado à pressão exigida) |
|
Tempo refrigerando rápido
|
horas ≤3 (desde 1450 gota do ℃ a 100℃ quando totalmente carregado, água temperature≤30℃, 90bar≤pressure≤98bar) |
|
UPS garantiu o tempo
|
Forneça o poder ao indicador e à fornalha do controle quando sem energia, mantendo time≥60min |
|
Uniformidade da temperatura
|
O mesmo grupo de inserções do controle YG8, parafina como a pasta, desparafinagem integrada do argônio e aglomeração, fonte que do comprador o controle introduz e procedimento, confirmado pelo comprador, desvio da saturação magnética após ter debinding ≤±0.2%, Coercivity deviation≤±0.3KA/M |
|
Uniformidade da temperatura no campo de alta temperatura
|
≤±7℃ (o sedimento do vácuo a 1450℃, pôs FERRO cerâmico da categoria 334 sobre placas lisas da grafite (FERRO cerâmico fornecida pelo comprador), a condição vazia, pode ser embebe no processo, no este resultado da análise somente enquanto a referência, pôs HC, no resultado do MS como o padrão principal) |
|
Temp. modo da medida
|
WRe5-26 dobram únicos pares termoelétricos do núcleo, mutuamente redundante, estável e seguro |
|
Modo de controle da temperatura |
temp 3-zone. Controle |
|
Gás da entrada permitido |
AR, N2, H2 |
|
Peso corporal da fornalha |
20 T |
|
Exigência da água refrigerando
|
1.5-3bar, água temp.≤30℃, circulação 30m3/h da água refrigerando |
|
Exigência da água da emergência
|
1.5-3bar, água temp.≤30℃, (pelo menos 4 horas) água 15m3/h refrigerando rápida usada somente a refrigerar para baixo à condição segura, não usada para o corredor contínuo. |
|
Água do retorno da água refrigerando
|
Pipe≥DN80, a pressão de água do retorno de Max.0.05MPa, água refrigerando for retorno automático projetado quando nenhuma pressão e o temp do retorno. É Max.45ºC |
|
Alta pressão (AR) |
Pressão 150bar quando pressurização, fluxo 3000L/Min |
|
Gás do processo (Ar.N2)
|
Exerça pressão sobre 1.5~2.0bar ao debinding, flua 100~300 L/MIN Nota: A pureza da AR sugerida > 99,996% |
|
Ar comprimido
|
1, ar comprimido: Ligue a válvula, exerça pressão sobre 6~7bar, fluxo 200L/min N2: Usado para a desparafinagem ou como a válvula atua quando sem ar comprimido, diâmetro 1/2 da tubulação “, pressão é 6~7bar, o fluxo é 200L/min 2, a linha de abastecimento de gás diâmetro de ar comprimido não devem menos de 10mm, o ar comprimido deve limpar, seco e não-poluição. |
|
Ocupação |
4250×570×2500mm (Length×Width×Height)
|
|
Função
|
Limpe a desparafinagem, desparafinagemde H2, vácuo que aglomera, sob a aglomeração de pressão parcial, a aglomeração de pressão do gás, refrigerar rápido. |
Após vendas:
1.Installation, comissão e aceitação
Nós fazemos a instalação, a comissão e a aceitação na planta do comprador. Durante a instalação e o período da comissão, os pessoais de comissão serão fornecidos gratuitamente pelo demander de acordo com o padrão do pessoal.
O equipamento enviado ao comprador, o vendedor recebeu a notificação do comprador, ambos dentro de uma semana para levar junto o equipamento fora da caixa, a seguir verifica equipamento e todos os componentes de acordo com a lista de embalagem. Incluindo acessórios do equipamento, as peças sobresselentes e as ferramentas especiais, uniram documentos manuais e técnicos, etc. Pode ser instalado após a verificação de aceitação do equipamento.
Após a instalação e a eliminação de erros, o equipamento será aceitado de acordo com os acessórios técnicos.
2.Training
Ao tomar sobre a fornalha ao cliente, nós daremos uma formação do pessoal ao cliente. Os pessoais de funcionamento do cliente devem juntar-se à comissão, testam a fornalha, ao instalar na empresa do cliente.
Este é treinamento prático da operação e treinamento prático da manutenção,
e nossos pessoais técnicos dizendo o princípio básico, o conhecimento da manutenção de equipamento, e a falha comum que segura medidas. Nós podemos o treinamento 2 ~ 3 trabalhadores. (Treinamento como à manutenção e ao funcionamento.)
3. período de garantia
O período de garantia do equipamento é 12 meses, que parte da data da instalação e da eliminação de erros do fornecedor. A falha de equipamento acontece, pessoal de serviço pós-venda dará soluções dentro de 2 horas, após ter recebido a notificação do comprador. Se é necessidade de ir ao local para o tratamento, os operadores despachados pelo vendedor devem chegar no local dentro de 48 horas após vão a bordo. Em caso de urgência, os operadores devem chegar no local dentro de 48 horas após vão a bordo, e continuam a fazer reparos até que a falha esteja removida e os retornos do equipamento ao normal.
Nota:
Nós somos um fabricante profissional de fornalhas de aglomeração da metalurgia de pó. Custom design está disponível de acordo com as exigências de cliente. Ofereça-nos por favor o material aglomerado, o tamanho da parte aglomerada, dimensões da zona máxima da temperatura, do aquecimento, nível do vácuo e outras exigências especiais ao fazer inquéritos. Nós ofereceremos a proposta profissional e as soluções baseadas em suas exigências.
